Dlaczego wyłącznik PWP to kluczowy element ochrony przeciwpożarowej?

Przeciwpożarowy Wyłącznik Prądu (PWP) to urządzenie wymagane przez §183 ust. 1 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki. Jego podstawowym zadaniem jest szybkie i niezawodne odłączenie napięcia od wszystkich obwodów elektrycznych w budynku (z wyjątkiem tych niezbędnych do prowadzenia akcji ratowniczej), w przypadku wystąpienia pożaru.

Dlaczego przeciwpożarowy wyłącznik prądu ma za zadanie odłączyć zasilanie elektryczne w budynku lub jego części w przypadku pożaru?

• zapobiec porażeniu prądem strażaków,
• ograniczyć ryzyko rozprzestrzeniania się ognia przez instalację elektryczną,
• umożliwić bezpieczne prowadzenie akcji ratowniczej.
  ‍

Jednak nie wszystkie obwody powinny być odłączane przez przeciwpożarowy wyłącznik prądu. Istnieją tzw. obwody, które muszą pozostać zasilane w czasie pożaru. Zgodnie z przepisami (np. Rozporządzenie Ministra Infrastruktury oraz normy PN-IEC/PN-HD 60364), są tom.in:

·       Oświetlenie ewakuacyjne i awaryjne - umożliwia bezpieczne opuszczenie budynku przez ludzi.

·       Instalacje systemów sygnalizacji pożarowej(SSP) - w tym czujki dymu, centrale pożarowe, sygnalizatory itp.

·       Instalacje dźwiękowego systemu ostrzegawczego(DSO) - przekazują komunikaty głosowe i alarmy.

·       Systemy oddymiania i napowietrzania - umożliwiają usuwanie dymu i ciepła, poprawiają widoczność i warunki ewakuacji.

·       Systemy kontroli rozprzestrzeniania się dymu i ciepła (np. klapy dymowe, kurtyny dymowe)

·       Pompy pożarowe - zapewniają wodę do hydrantów i tryskaczy.

·       Windy dla ekip ratowniczych (tzw. windy pożarowe) - muszą być dostępne dla straży pożarnej.

Rozwiązania firmy CERBEX, takie jak PWP typu CX-2004 z certyfikatem i świadectwem dopuszczenia wydanym przez CNBOP, gwarantują zgodność zobowiązującymi normami, a ich niezawodność została potwierdzona w najbardziej wymagających warunkach eksploatacyjnych. Jednak dopiero integracja z systemem zarządzania bezpieczeństwem – takim jak GEMOS – oraz współpraca z centralą sterującą FPM+ zapewniają pełną kontrolę i automatyzację działań w przypadku pożaru.

‍

Jak działa integracja PWP z systemem GEMOS?
‍

Dostępny na rynku przeciwpożarowy wyłącznik prądu produkowany przez firmę CERBEX doczekał się pełnej integracji z Systemem Integrującym Urządzenia Przeciwpożarowe (SIUP) jakim jest system GEMOS.

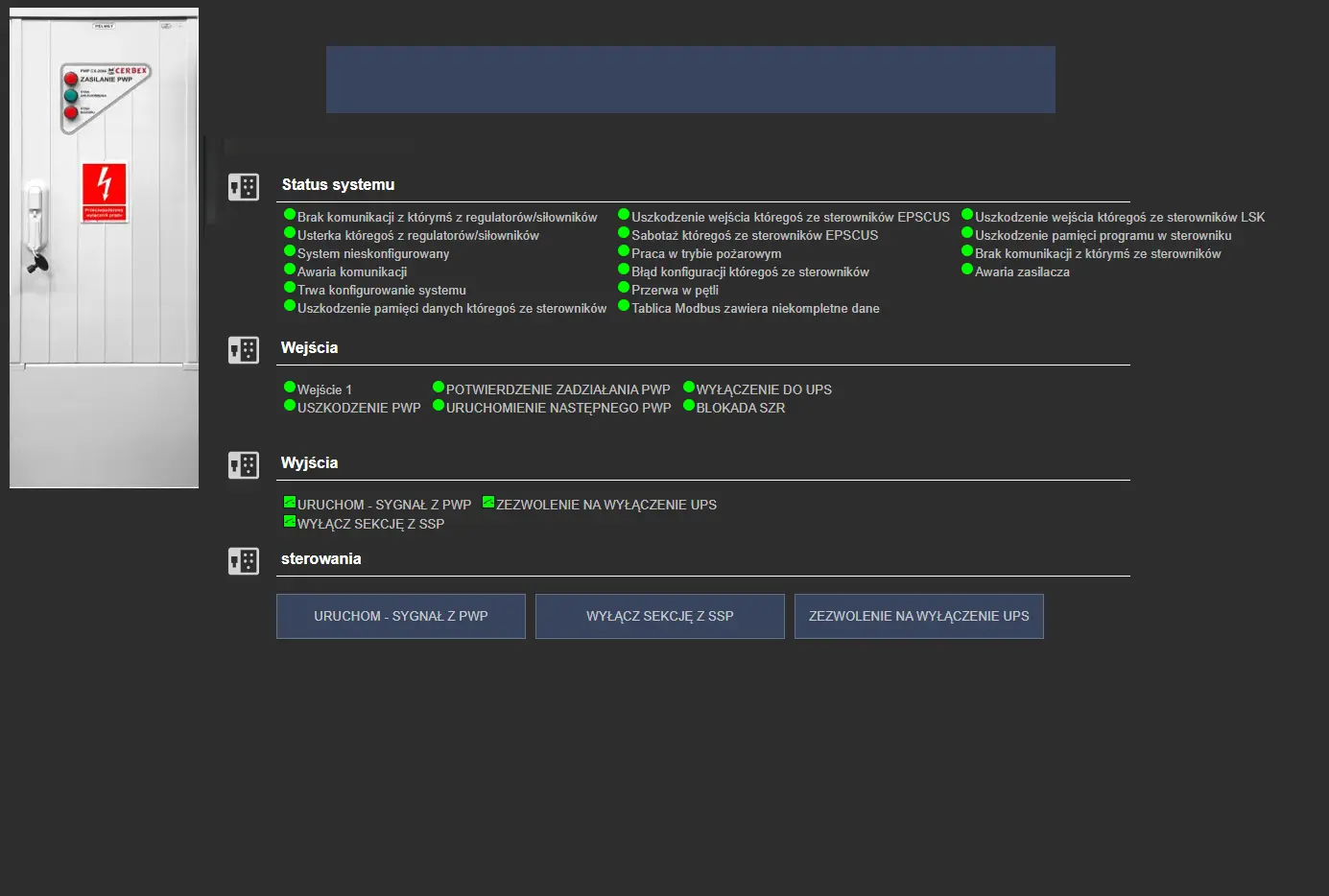

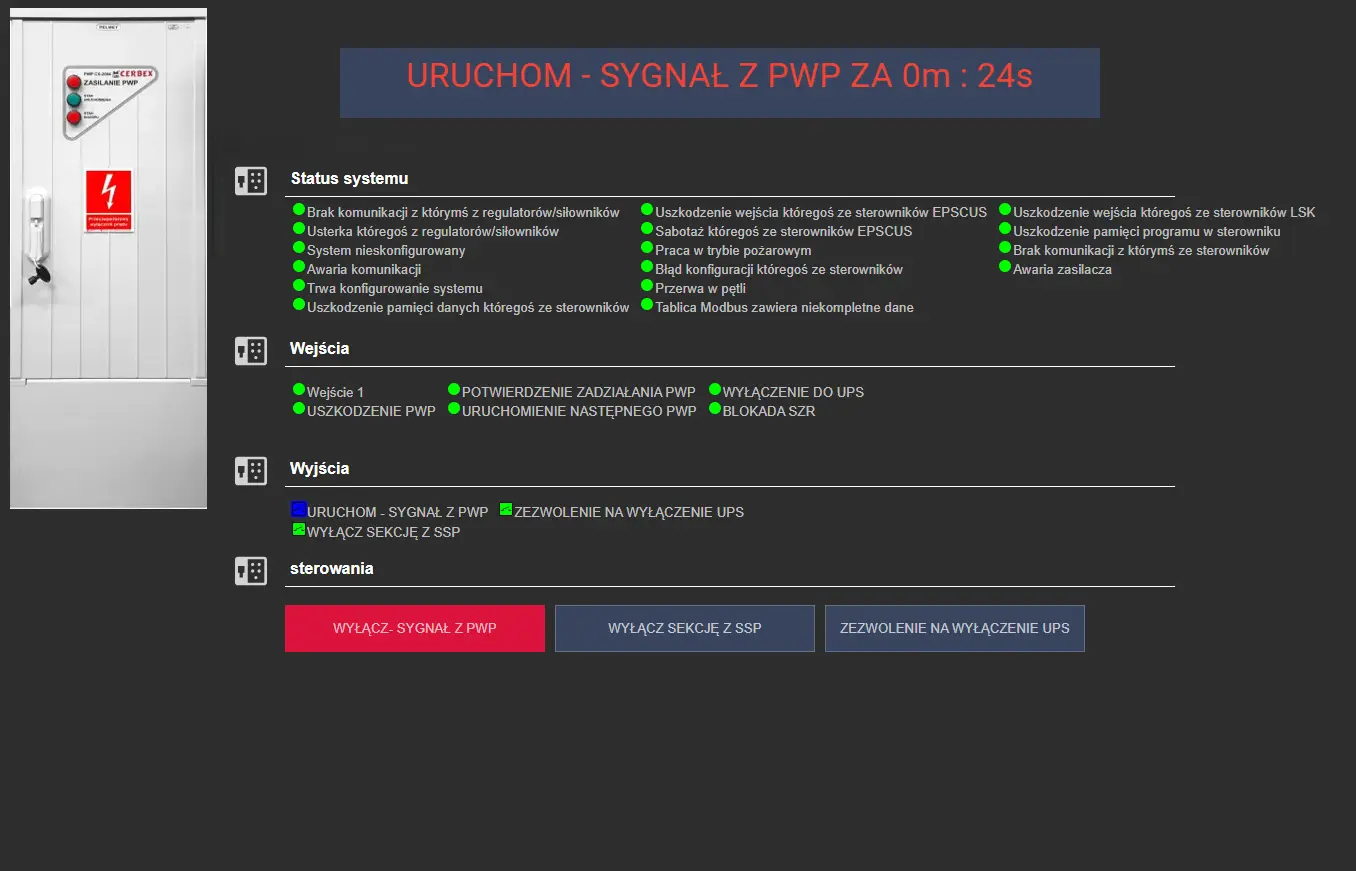

Inżynierowie z obu firm przeprowadzili z powodzeniem prace wdrożeniowe mające na celu pełną integrację i związaną z tym wizualizację wszystkich najważniejszych stanów pracy PWP a co najważniejsze także zdalne uruchomienie PWP – czyli odłączenie obwodów „nie pożarowych” z poziomu stacji roboczej systemu GEMOS.  W przypadku zastosowania wyłącznika z opóźnionym zadziałaniem – stasowanym bardzo często w serwerowniach czy obiektach typu Data Center – operator SIUP na ekranie monitorów otrzyma informację o czasie pozostałym do zadziałania wyłącznika. Oczywiście będzie możliwość przerwania procesu odłączenia gdyby zaistniała taka konieczność – np. w przypadku nieuzasadnionego użycia urządzenia uruchamiającego PWP.

‍

‍

System SIUP GEMOS umożliwia kompleksową integrację urządzeń ochrony przeciwpożarowej i bezpieczeństwa technicznego w jednym, spójnym środowisku. Dzięki temu operatorzy mogą monitorować, sterować i rejestrować wszystkie zdarzenia z poziomu jednego interfejsu.
‍
‍

‍
W przypadku integracji z wyłącznikiem PWP firmy CERBEX:

• sygnał aktywacji PWP może być natychmiast rejestrowany w systemie GEMOS jako zdarzenie alarmowe,
• możliwe jest powiązanie tego zdarzenia z innymi procedurami, np. aktywacją sygnalizacji pożarowej, otwarciem drzwi ewakuacyjnych, wyświetleniem instrukcji dla operatora czy włączeniem podglądu z kamer,
• każda aktywacja lub usterka PWP jest automatycznie logowana i może zostać przesłana do systemów BMS lub zewnętrznych powiadomień (e-mail, SMS, push),
• możliwe jest ręczne lub automatyczne uruchomienie PWP z poziomu interfejsu graficznego GEMOS, zgodnie z ustalonym scenariuszem bezpieczeństwa.
  ‍

‍

Jaka jest rola centrali FPM+ w automatyzacji reakcji?

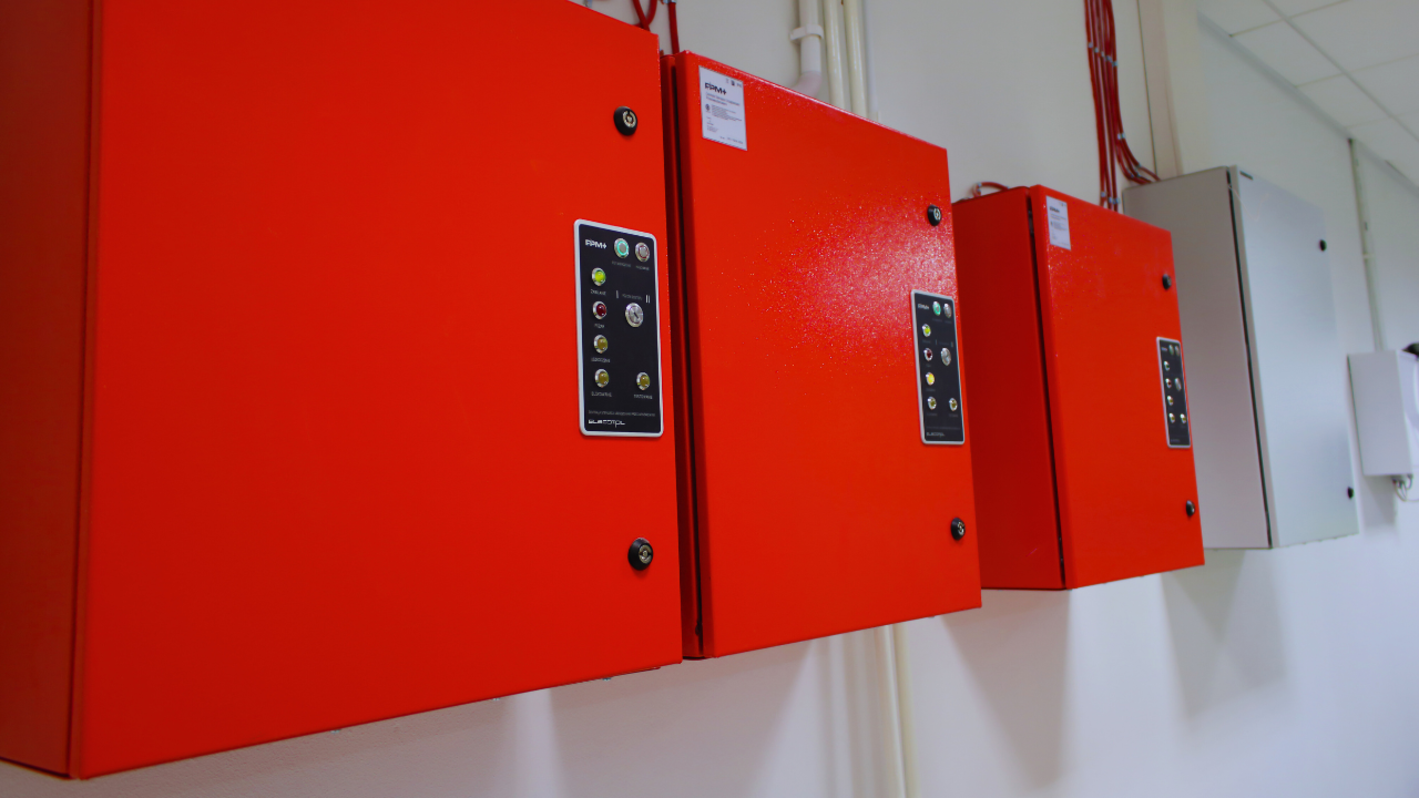

Centrala sterująca FPM+, jako uniwersalne urządzenie integrujące, pełni kluczową rolę w lokalnej obsłudze sygnałów z urządzeń przeciwpożarowych. W scenariuszu integracji z wyłącznikiem PWP CERBEX:

• FPM+ może odbierać sygnał z PWP i przekazywać go dalej do systemu GEMOS,
• może również inicjować zadziałanie PWP na podstawie sygnału z innych źródeł, np. centrali sygnalizacji pożaru,
• lokalnie steruje dodatkowymi urządzeniami takimi jak: wentylacja pożarowa, klapy dymowe, oświetlenie ewakuacyjne czy systemy oddymiania,
• gwarantuje redundancję i niezawodność działania w sytuacjach awaryjnych, nawet w przypadku utraty komunikacji z serwerem GEMOS.

Jakie są podstawowe korzyści z integracji dla projektanta i inwestora?
‍

• Zgodność z wymaganiami prawa i norm CNBOP, bez kompromisów w zakresie bezpieczeństwa.
• Redukcja kosztów operacyjnych i inwestycyjnych –  jedna platforma informatyczna do zarządzania bezpieczeństwem.
• Szybsze i bezpieczniejsze reakcje w sytuacjach  awaryjnych – automatyczne scenariusze realizowane w GEMOSie ograniczają wpływ czynnika ludzkiego.
• Pełna dokumentacja zdarzeń – wspomagająca dochodzenia powypadkowe oraz audyty.

Poniżej krótki opis możliwości odbierania sygnałów generowanych przez PWP w systemie GEMOS.
Wszystkie te informacje są dostępne także w protokole MODBUS i także tą drogą trafiają do platformy integrującej SIUP – GEMOS.

· USZKODZENIE PWP - występuje w przypadku jakiegokolwiek uszkodzenia wewnętrznego, czy to przerwy/zwarcia przewodów sygnałów wejściowych –

· POTWIERDZENIE ZADZIAŁANIA PWP  - występuje po prawidłowym zadziałaniu PWP, tj. otwarciu aparatu/ów wykonawczych

·  URUCHOMIENIE NASTĘPNEGO PWP - występuje natychmiastowo po odebraniu przez automatykę PWP sygnału z przycisku uruchamiającego. Zwyczajowo jest on zarezerwowany dla przekazania sygnału uruchomienia do następnego zestawu CX2004

· WYŁĄCZENIE DO UPS (systemów teleinformatycznych)- występuje natychmiastowo po odebraniu przez automatykę PWP sygnału z przycisku uruchamiającego. Można go wykorzystać do różnych celów związanych z wyłączeniem innych urządzeń, lub wysterowania innych systemów w obiekcie

· BLOKADA SZR - występuje natychmiastowo po odebraniu przez automatykę PWP sygnału z przycisku uruchamiającego. Można go wykorzystać do różnych celów związanych z wyłączeniem innych urządzeń, lub wysterowania innych systemów w obiekcie, dedykowany dla podania sygnału do automatyki SZR w przypadku gdy wyłączenie pożarowe odbywa się na tych samych aparatach co automatyczne załączenie rezerwy w warunkach pracy bytowej


‍

PWP może też przyjmować sygnały zewnętrzne pochodzące z centrali sterującej FPM+

· URUCHOM - SYGNAŁ Z PWP/UU - sygnał z przycisku powodujący wyzwolenie automatyczne, lub w przypadku ustawionego czasu opóźnienia startuje timer,

· WYŁĄCZ SEKCJĘ Z SSP - wyłącza tylko zestaw, który otrzyma ten sygnał. Nie przekłada się to na przekazanie sygnału dalej za pomocą wyjścia URUCHOMIENIE NASTĘPNEGO PWP CX2004, natomiast pozostałe wyjścia zostają wysterowane. Startuje również timer (jeżeli opóźnienie zostało ustawione),

· ZEZWOLENIE NA WYŁĄCZENIE UPS - sygnał z automatyki zewnętrznej skutkujący pominięciem odliczania czasu opóźnienia.
‍

Wszystkie z powyższych wejść są kontrolowane na przerwę i zwarcie.

Dodatkowo wewnętrznie automatyka kontroluje następujące stany urządzeń wewnętrznych wchodzących w składu rządzenia wykonawczego PWP i przesyła je do systemu GEMOS

       - brak zasilania sieciowego potrzeb własnych zestawu,

       - uszkodzenie lub rozładowane baterie wewnętrzne zestawu,

       - uszkodzenie dodatkowych modułów wewnętrznych (jeżeli takie występują).

Podsumowanie

Integracja wyłącznika PWP CERBEX z systemem GEMOS i centralą FPM+ to rozwiązanie dla tych, którzy oczekują nie tylko zgodności z przepisami, ale także maksymalnego bezpieczeństwa, elastyczności i efektywności. Dzięki tej synergii zyskujesz pełną kontrolę nad zasilaniem i reakcją systemów przeciwpożarowych – niezależnie od skali obiektu.

Szukasz nowoczesnych i certyfikowanych rozwiązań integracyjnych dla systemów bezpieczeństwa pożarowego? Skontaktuj się z naszym zespołem FireMATRIX i sprawdź, jak możemy zoptymalizować Twój projekt.
‍

‍

‍

‍

‍
