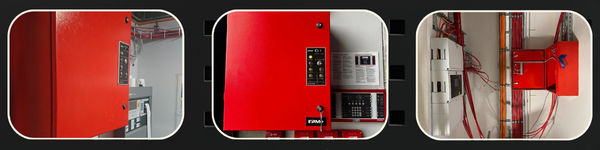

Gdzie powinna być zlokalizowana centrala sterująca urządzeniami przeciwpożarowymi (CSUP)?

Rola CSP i CSUP: Detekcja kontra działanie

‍

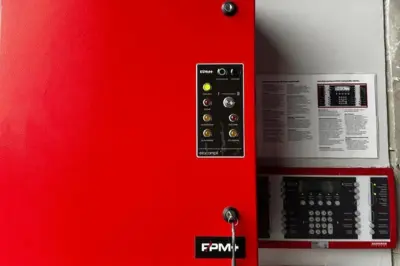

W projektowaniu systemów ochrony przeciwpożarowej bardzo często skupiamy się na detekcji - czyli na centrali sygnalizacji pożarowej(CSP). To ona „widzi” zagrożenie. Jednak równie istotnym elementem całego układu jest centrala sterująca urządzeniami przeciwpożarowymi (CSUP), czyli „wykonawca”, który uruchamia konkretne działania: oddymianie, zamknięcia pożarowe, sterowanie windami czy zaworami.

Pojawia się więc pytanie: gdzie taka centrala powinna się znajdować?

‍

‍

Elastyczność lokalizacji i wymogi techniczne

‍

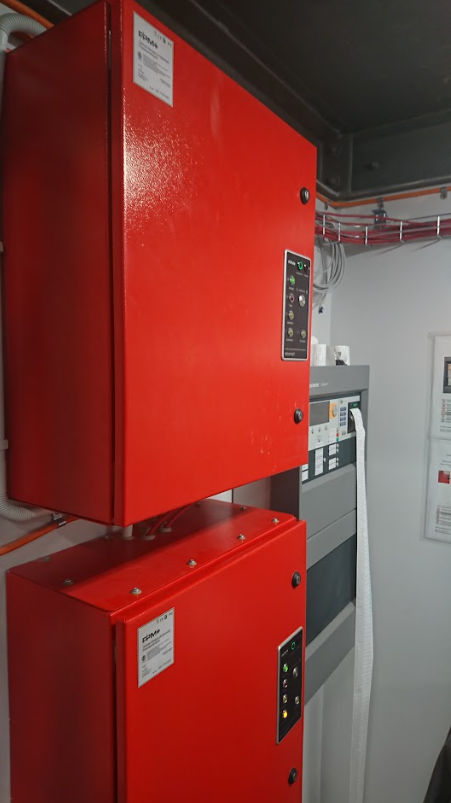

W praktyce projektowej najczęściej spotykanym i jednocześnie najbardziej racjonalnym rozwiązaniem jest lokalizacja CSUP w bezpośrednim sąsiedztwie CSP - bardzo często w tym samym pomieszczeniu. Wynika to z prostego faktu: oba systemy są ze sobą ściśle powiązane funkcjonalnie. CSP wykrywa zdarzenie, a CSUP natychmiast lub z określoną w scenariuszu pożarowym zwłoką uruchamia odpowiednie algorytmy działania. Fizyczna bliskość upraszcza zarówno instalację, jak i diagnostykę, a także zwiększa przejrzystość systemu dla użytkownika i służb ratowniczych.

Nie oznacza to jednak, że jest to jedyne dopuszczalne rozwiązanie. W odróżnieniu od CSP, która niemal zawsze powinna być zlokalizowana przy wejściu do obiektu (ze względu na dostęp dla straży pożarnej), CSUP może być umieszczona w innym miejscu - najczęściej w pomieszczeniu technicznym, takim jak rozdzielnia czy wydzielona strefa instalacyjna. Kluczowe jest tutaj nie tyle „gdzie dokładnie”, co „czy ma to sens z punktu widzenia działania systemu”.

Niezależnie od lokalizacji, centrala sterująca musi spełniać kilka istotnych warunków. Przede wszystkim powinna znajdować się w środowisku o kontrolowanych parametrach środowiskowych bez nadmiernej wilgoci, zapylenia czy skrajnych temperatur. Musi być także łatwo dostępna dla serwisu, ponieważ to właśnie CSUP odpowiada za fizyczne uruchamianie urządzeń, których sprawność jest krytyczna w sytuacji zagrożenia.

‍

Przejrzystość systemu jako warunek odbioru

‍

Z punktu widzenia odbiorów i kontroli, szczególnie istotna jest również czytelność systemu. Nawet jeśli CSUP znajduje się w pomieszczeniu technicznym, musi być jednoznacznie opisana: co steruje czym, jakie urządzenia są podłączone, jakie scenariusze są realizowane. Brak przejrzystości w tym zakresie to jeden z częstszych problemów ujawnianych podczas odbiorów przez PSP.

Warto też pamiętać, że nowoczesne systemy przeciwpożarowe bardzo często mają strukturę rozproszoną. Oznacza to, że oprócz centrali głównej mogą występować lokalne moduły sterujące i podcentrale - np. przy instalacjach oddymiania na dachu czy w pompowniach w piwnicach. Nie jest to błąd projektowy, o ile całość pozostaje pod nadzorem i kontrolą systemu nadrzędnego, najczęściej CSP lub SIUP.

‍

‍

Podsumowując, nie istnieje jedna „sztywna” odpowiedź napytanie o lokalizację CSUP. Istnieją natomiast dobre praktyki. Najważniejsze z nich to logiczne powiązanie z CSP, zapewnienie odpowiednich warunków pracy, dostępność serwisowa oraz pełna czytelność funkcjonalna systemu. To właśnie te elementy decydują o tym, czy instalacja nie tylko spełni wymagania formalne, ale przede wszystkim zadziała skutecznie wtedy, gdy będzie najbardziej potrzebna.

Bo w ochronie przeciwpożarowej lokalizacja to nie tylko kwestia miejsca - to kwestia czasu reakcji i niezawodności działania.

‍

‍

‍

‍

‍Autor: Piotr Matuszewski
Dyrektor Produkcji w Ela-compil, szef działu FPM+.
Rzeczoznawca SITP, członek PIIB z uprawnieniami w specjalności telekomunikacyjnej, elektrycznej i elektroenergetycznej.
Ponad 25 lat doświadczenia w technicznej ochronie obiektów, autor projektów i publikacji branżowych, propagator BIM.

‍
